LED 光源特性测试实验仪 FBKJ-LED
一、产品介绍：
发光二极管 LED 是光通讯系统、光纤传感系统、光纤照明技术中使用的主要光源。通过本实验可以了解工程应用中的发光二极管，掌握 LED 平均输出光功率与注入电流的测试方法及器件好坏的
判断，掌握 LED 阈值电流的测试方法及对其寿命的影
响，掌握 LED 基本特性曲线的测试方法，了解温度对
其输出功率的影响。
FB-LED 光源特性测试仪把光功率计、温控器、电
流表、电压表全部内置于箱体，方便调节和测试，所
有实验均在一个实验箱上完成。实验装置采用结构紧
凑的厢式结构，占地面积小、节省实验室空间、实验
组件方便拆卸和安装，安全置于实验箱内能很好地保
护所有器件。采用模块化设计，方便学生理解实验原
理，操作方便。
二、相关参数：
5.温控仪
（1）输入信号：直流
（2）控制输出：电压脉冲驱动加热电阻
（3）温度传感器：18B20
（4）测量范围：－55℃～125℃
（5）分辨率：0.5℃
（6）温控：控制是否处于加热状态
（7）冷端补偿误差：≤±1℃
（8）功耗：≤6mW
（9）报警范围：100℃自动停止加热
6.电压表：实验仪集成，且 LCD 液晶显示
7.电流表: 实验仪集成，且 LCD 液晶显示

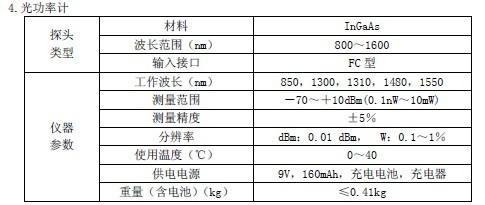

8.光功率计: 实验仪集成，且LCD 液晶显示
9.温度计: 实验仪集成，且 LCD 液晶显示
10.复位：当数据出现紊乱或重做实验时，重启控制芯片 CPU，等效电脑重启动
三、实验配置
